东风标致汽车空调系统故障分析

来源:wenku163.com  资料编号:WK1633955 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633955
资料介绍

摘  要:随着汽车工业的发展和人们对汽车的舒适性、安全性、可靠性要求的提高,空调系统已经成为现代汽车的标准装置。由于电子技术的高度发展和在轿车上的广泛应用,空调系统的结构也越来越复杂,控制部分的电子化程度也越来越高,许多高级进口轿车已经采用微机控制原理。本文绍了汽车空调的基本理论和汽车空调上的各种器件,并对有关注意事项加以指出,空调的几种分类也加以表述,而对标致空调的使用方法和日常保养也有所提级,还列举了工作时遇到的实际问题,并举了4个标致实际检修事例。
关键词:空调 保养 使用 故障维修

制冷系统的工作原理
普通的汽车空调制冷系统由压缩机,冷凝器,贮液干燥器,膨胀阀,蒸发器和鼓风机等组成,各部件采用铜管(或铝管)和高压橡胶管连接成一个密封系统。

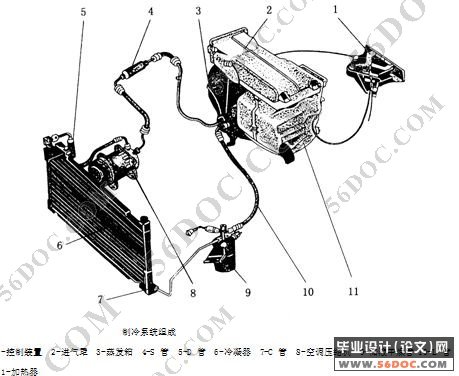

 制冷系统组成
l-控制装置  2-进气罩  3-蒸发箱  4-S管  5-D管  6-冷凝器  7-C管  8-空调压缩机  9-储液干燥管 10-L管  11-加热器
二、汽车空调的工作过程
1、压缩过程  在蒸发器中吸收热量后的低压低温制冷剂气体,经压缩机进入绝热压缩后,变为高温高压气体送入冷凝器。
2、放热过程  高温高压的制冷剂气体进入冷凝器后,与环境空气进行热交换,变为高温高压液体,在冷凝过程中变成液体放出大量的热
     3、节流过程  高压的制冷剂液体由冷凝器中排出后,经贮液器干燥和过滤,通过膨胀阀节流和减压,变为低压液气混合物进入蒸发器。
4、蒸发过程  经节流后的低压制冷剂进人蒸发器中汽化,吸收车内空气的热量,变成低压低温蒸气,同时使车内温度降低。
压缩机不停地运转,以上4个过程就不断地循环。


东风标致汽车空调系统故障分析
东风标致汽车空调系统故障分析
东风标致汽车空调系统故障分析
东风标致汽车空调系统故障分析
东风标致汽车空调系统故障分析


目     录   17000字
第一章      汽车空调的概述 ……………………………………………………………1
第一节 汽车空调的组成与分类…………………………………………………………1
第二节 汽车空调系统的工作原理………………………………………………………2
第二章    汽车空调系统的结构 ………………………………………………………3
第一节 汽车空调制冷系统的构造………………………………………………………3
第二节 汽车空调的暖风装置  …………………………………………………………6
第三节 汽车空调的通风与净化装置……………………………………………………8

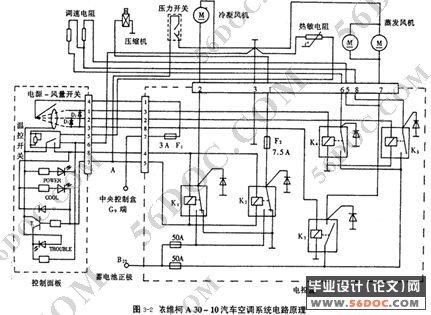

第三章 汽车空调系统的电路及原理………………………………………………9
第四章 汽车空调系统的使用与检修 ………………………………………………11
第一节 汽车空调的正确使用  ……………………………………………………… 11
第二节 汽车空调的日常检查………………………………………………………… 12
第三节 汽车空调日常维修的技术操作 ………………………………………………14
第四节 汽车空调的日常保养 …………………………………………………………20
第五章 汽车空调系统的检修实例………………………………………………… 20
参考文献 …………………………………………………………………………………24
外文翻译
